去年12月的时候,国产自主研发的LCOS投影仪芯片制程技术得到非常大的突破,直到2021年10月份,首款利用国产厂商生产的LCOS投影芯片的投影仪才正式亮相。那么究竟什么是LCOS投影技术呢?这篇文章就让我们深入了解LCOS投影仪原理及其优势。
LCOS投影仪原理及其优势
1.LCOS投影技术科普

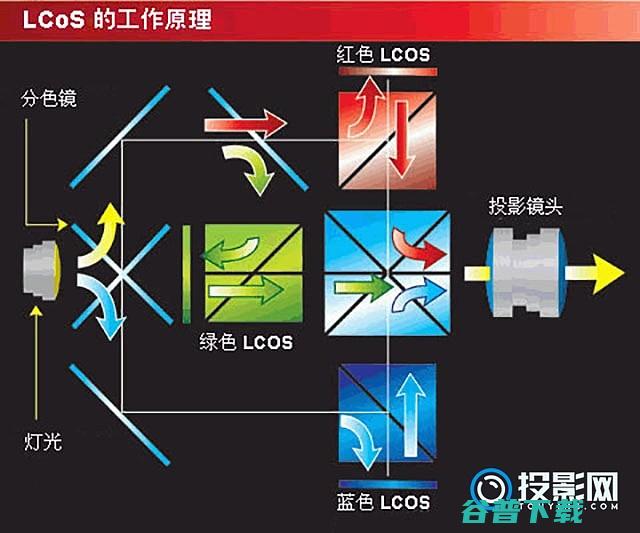

LCOS一般指的是硅基液晶,英文全称是Liquid Crystal On Silion,一种新型反射式微液晶投影技术,以一个尺寸非常小的矩阵液晶作为显示装置。从显示装置的结构来看,采用涂有液晶硅的CMOS集成电路芯片作为反射式LCD的基片。用先进工艺磨平后镀上铝当作反射镜,形成CMOS基板,然后将CMOS基板与含有透明电极之上的玻璃基板相贴合,再注入液晶封装而成。其工作原理是灯泡光源的
光束先穿过聚光透镜
,聚焦对准光线投射到滤光器上;再将光束
穿过偏振光束分光器或分色镜
上,将光束分为
三种红绿蓝不同颜色
的光;
三种颜色的光束与LCOS微型装置对应接触
,光线通过微型装置反射出来
穿过棱镜进行组合
,组合完成后
投射到投影透镜
中,透镜将影像
放大形成图像
。
