来看看极米z6投影仪的内部结构 极米z6拆机图解 (极米玩法)

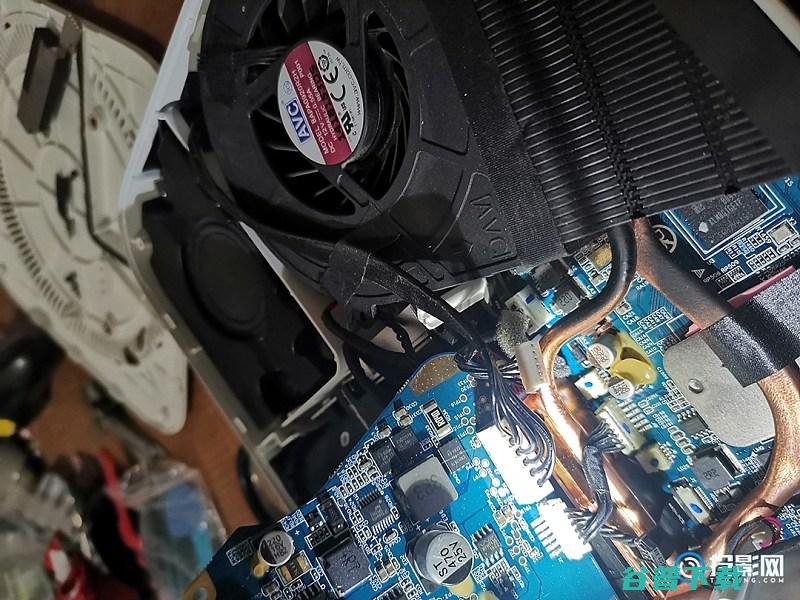

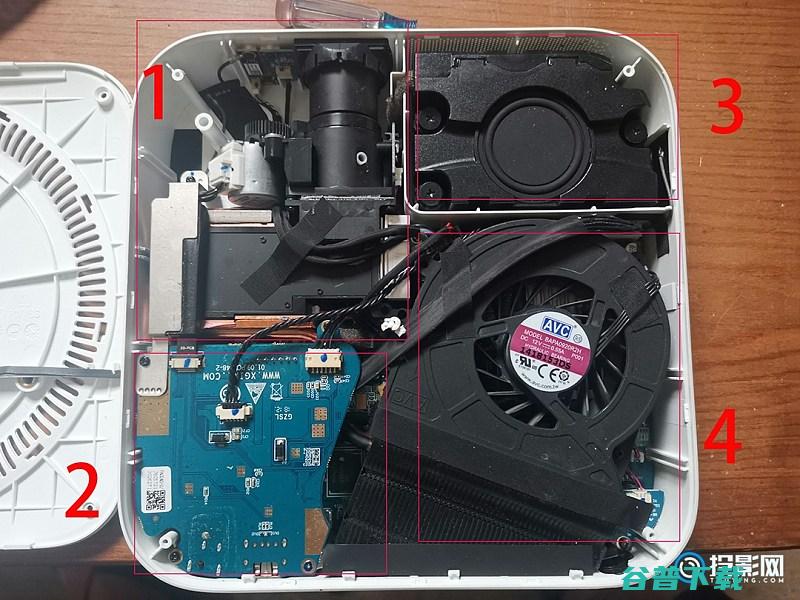

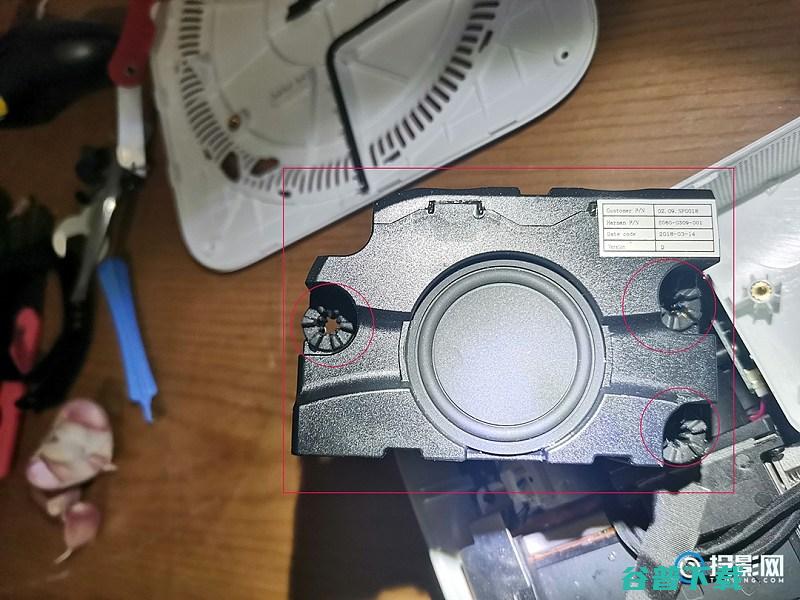

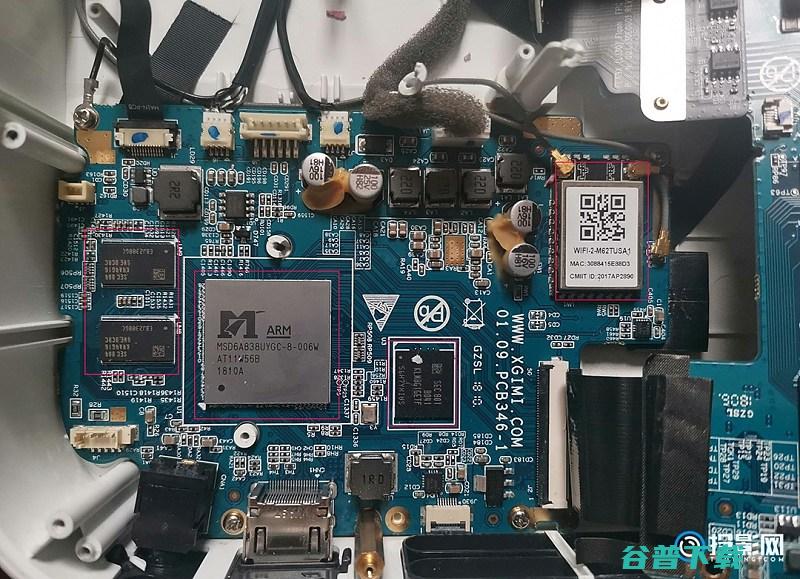

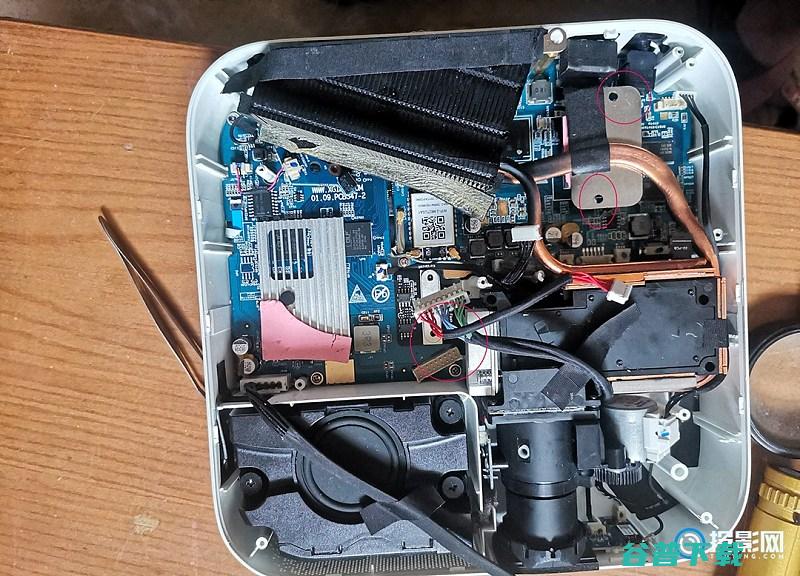

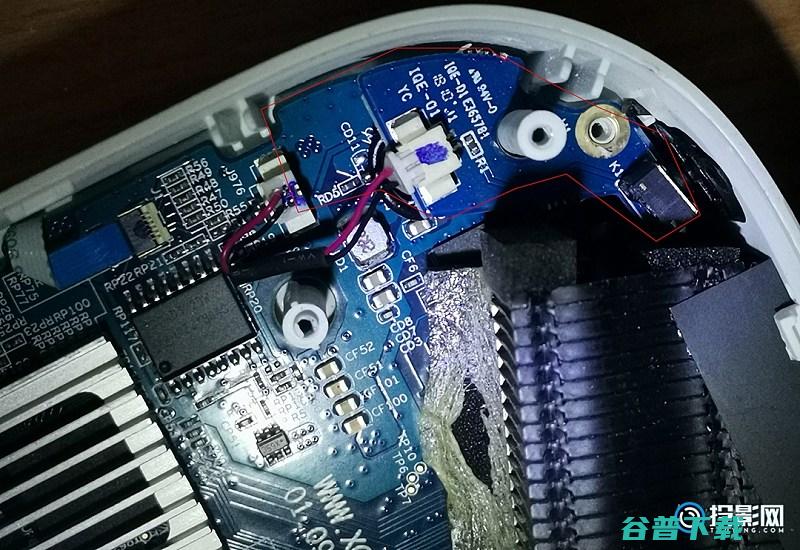

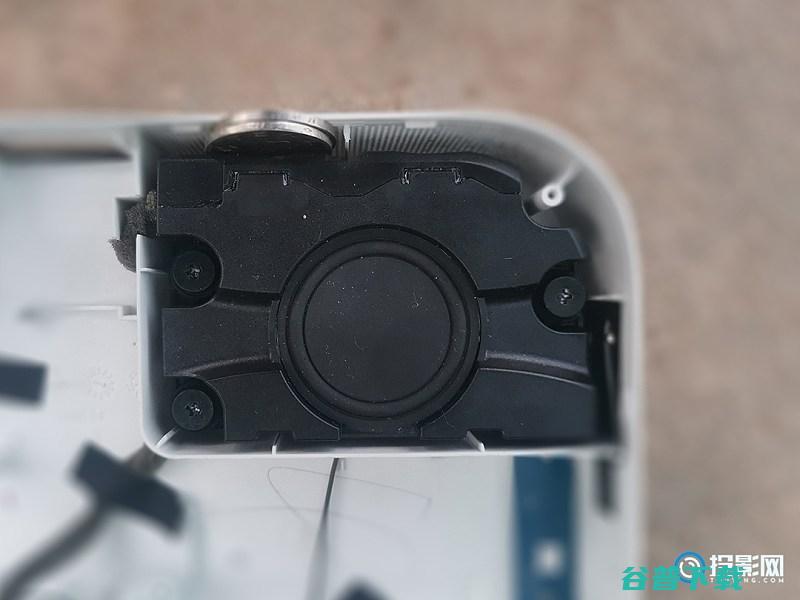

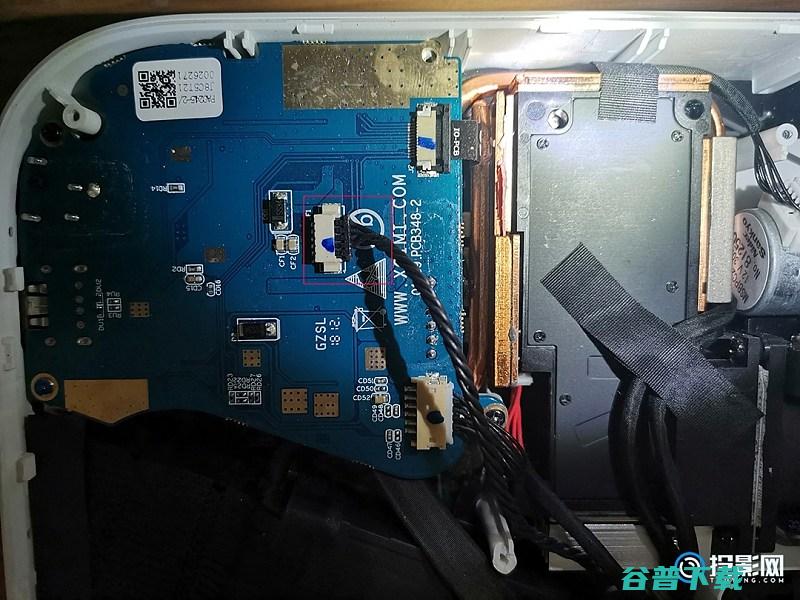

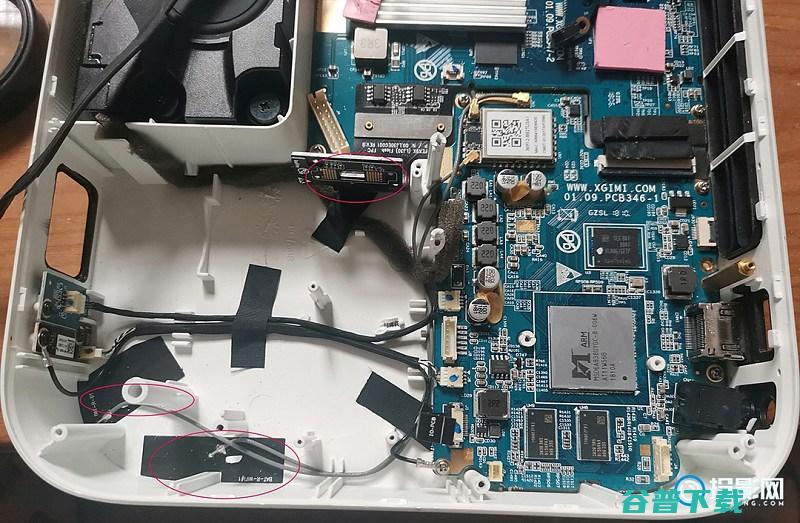

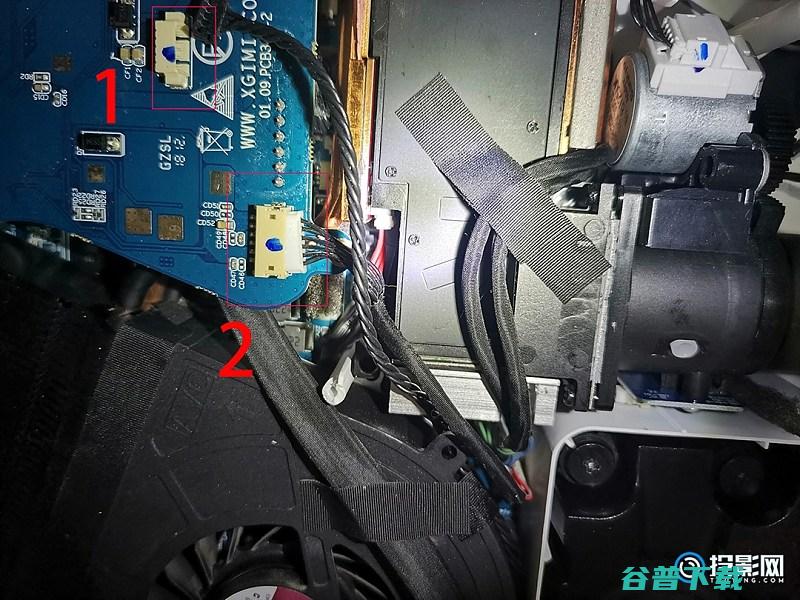

极米z6投影仪是极米销量不错的一款旧型号投影仪,白色的外观受到不少小伙伴的喜爱。但是内部的结构不知道大家有没有了解过。今天就带大家来拆极米z6投影仪。话不多说,直接开始拆机看看极米z6内部到底什么样。 来看看极米z6投影仪的内部结构极米z6拆机图解极 这是极米投影Z6的背面,总共有六个螺钉,分布在极米z6的四个角,以及中间位置,中间位置的两颗螺钉藏得比较隐蔽,被塑胶帽遮挡住了。 来看看极米z6投影仪的内部结构极米z6拆机图解极 塑胶帽比较软,用手没有办法拧动,只能先将塑胶帽拆下来然后再拧螺钉,拆下这颗隐蔽的螺钉。 来看看极米z6投影仪的内部结构极米z6拆机图解极 一开始我想直接转动黑色的底盘,但没转动。然后用螺丝刀插进底盘的缝隙里面,轻轻地转动了一下,就能拆下黑色底盘了。 来看看极米z6投影仪的内部结构极米z6拆机图解极 极米z6黑色底盘和机身连接的部分很少,有一个很小的卡扣,只需要稍微转动到卡扣的开口位置就可以。 来看看极米z6投影仪的内部结构极米z6拆机图解极 来看看极米z6投影仪的内部结构极米z6拆机图解极 下面我们来把极米z6投影仪的白色的盖子揭开,就能看到投影仪内部的结构了。现在能看到的总共分为四个部分:光机部分、供电部分、音响部分、散热部分。 来看看极米z6投影仪的内部结构极米z6拆机图解极 来看看极米z6投影仪的内部结构极米z6拆机图解极 来看看极米z6投影仪的内部结构极米z6拆机图解极 我们先看看音响部分,边缘能看到固定音响的螺钉。音响部分很容易拆,有一个拆机螺钉,下面需要橡胶垫片,不然容易弹出来。 来看看极米z6投影仪的内部结构极米z6拆机图解极 能看到音响和隔离壁之间的空隙非常的大,放两枚一块钱的**绰绰有余。 来看看极米z6投影仪的内部结构极米z6拆机图解极 这是曼哈顿的音频线,直接连接到驱动板上的。 来看看极米z6投影仪的内部结构极米z6拆机图解极 这是减震垫和螺钉,音响是靠震动来发声的,为了不让震动影响投影,外壳靠近声源的地方都留有出音孔。 来看看极米z6投影仪的内部结构极米z6拆机图解极 来看看极米z6投影仪的内部结构极米z6拆机图解极 这是光机部分。 来看看极米z6投影仪的内部结构极米z6拆机图解极 这有两个接插件,一个是给风扇供电的,一个是给辅驱动板供电的。 来看看极米z6投影仪的内部结构极米z6拆机图解极 来看看供电板的正面,小心地断开连接线。 来看看极米z6投影仪的内部结构极米z6拆机图解极 拿掉供电板,下面就是主板。 来看看极米z6投影仪的内部结构极米z6拆机图解极 我们来给供电板一个特写镜头。 来看看极米z6投影仪的内部结构极米z6拆机图解极 这是散热风扇,投影仪用久了可能就会出现发烫的问题,这个时候就可以拆机取出散热风扇,清理一下上面的灰尘堆积即可。 来看看极米z6投影仪的内部结构极米z6拆机图解极 这个散热钢管不但负责给光机模组散热,而且还要给主板的CPU散热,节省空间了。 来看看极米z6投影仪的内部结构极米z6拆机图解极 这是是驱动板。 来看看极米z6投影仪的内部结构极米z6拆机图解极 这是开关电路,它和驱动板是独立的,只通过接插信号线相连。 来看看极米z6投影仪的内部结构极米z6拆机图解极 这是DLP控制芯片,小小的一块。 来看看极米z6投影仪的内部结构极米z6拆机图解极 散热保护下还有芯片,型号看不到,没有工具,拆不掉。 来看看极米z6投影仪的内部结构极米z6拆机图解极 拆开色轮驱动控制线缆,还有一个扁平线缆,可以用刀片轻轻地拿出。 来看看极米z6投影仪的内部结构极米z6拆机图解极 这是色轮驱动控制信号线,通过它控制红绿蓝色轮的旋转。 来看看极米z6投影仪的内部结构极米z6拆机图解极 这是主板CPU的散热片螺丝,散热片上导热硅胶片,通过螺钉紧密地连在一起。 来看看极米z6投影仪的内部结构极米z6拆机图解极 竖立放置的是DMD显示芯片的部分,还有分布在投影仪的四周的Wifi天线,可以保证投影仪不论以什么形式安装都能够有稳定良好的信号。 来看看极米z6投影仪的内部结构极米z6拆机图解极 这是光机的一面,其中蓝色和绿色的是色轮信号控制线。 来看看极米z6投影仪的内部结构极米z6拆机图解极 这是辅助自动调焦的电机。 来看看极米z6投影仪的内部结构极米z6拆机图解极 这是光机的另一面,这就是整个投影仪的核心主板。内存采用了三星DDR4模组的K4A4G165WE-BCRC的双通道低压内存颗粒,为投影仪提供高速度,高带宽,高可靠性。EMMC采用三星KLM8G1GETF-B041的内存颗粒。CPU是采用晨星半导体的方案,即采用了ARM的A53*4核64位CPU,频率1.7GHz,GPU: Mali -T820 MP2,支持最高2GB运存。 CPU的性能序列是: 此处内容被隐藏, 回复 本帖后可见 ARM的架构性能序列是: 此处内容被隐藏, 回复 本帖后可见不过现在的主流投影仪使用的基本都是联发科的MT9669旗舰芯片。下面还附赠一份投影仪CPU性能天梯图,可以对比参照一下:此处内容被隐藏, 回复 本帖后可见以上就是极米z6拆机图解,来看看极米z6投影仪的内部结构的全部内容了,更多精彩内容请点击 极米投影仪论坛
极米z6 极米z6智能投影仪 极米投影仪拆机 投影仪拆机
