网友DIY投影新姿势,又GET到新技能了!

我是一个比较爱折腾的人,虽然不是从事投影仪硬件相关的事业,但是对投影仪硬件有着10分的热爱,之前我也做了关于投影仪DIY的一些教程。确实是自己爱捣鼓的经验分享,想看的可以点击我的个人信息里面的主题帖进行阅读

最近,无意间在网上看到一位名为“tabris”的网友的DIY投影机作品,确实也惊讶到了我,可以说是DIY投影新姿势,我又学到新技能了~忍不住来分享这位网友的DIY投影的全过程。

和普通的DIY投影机不同,tabris的作品采用的是LED光源,而机箱居然是在超市选购的塑料米缸所改造的!下面,我们就一起来看看tabris的DIY投影机全过程。

以下文字网友“tabris”的原文:

必备的零散部件介绍

网友DIY投影新姿势又GET到新技能了网友投资骗局

液晶屏

我的6.3还是6.4寸TOSHIBA屏,到货时的点屏测试。此屏能在6点多寸上实现1024×768的分辨率,就是冲这一点选的,背光也好拆,没有螺丝固定,是双面胶的,轻轻撬就出来了,缺点是控制板面积较大,都有屏幕一半的面积,比较占地方。

网友DIY投影新姿势又GET到新技能了网友投资骗局

LED灯

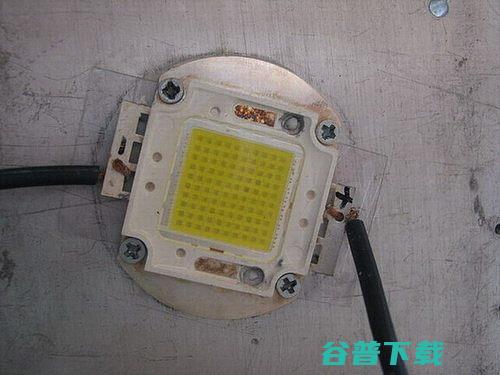

主角:100w led大特写!几经折腾,已经显旧了,关键是还能点亮就行,呵呵。要注意的是,大功率LED需要配厚重的散热片,固定的螺丝一定要选好的粗的,否则很容易拧断在散热片上,我因此报废了一片散热片。

网友DIY投影新姿势又GET到新技能了网友投资骗局

散热片

网友DIY投影新姿势又GET到新技能了网友投资骗局

散热片

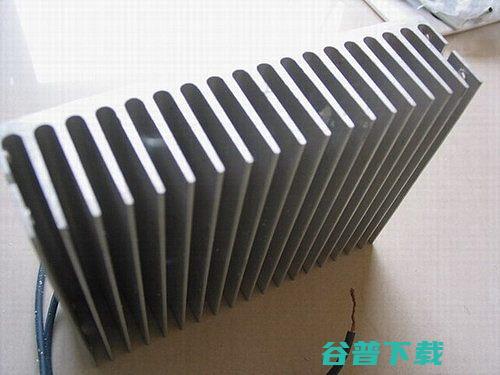

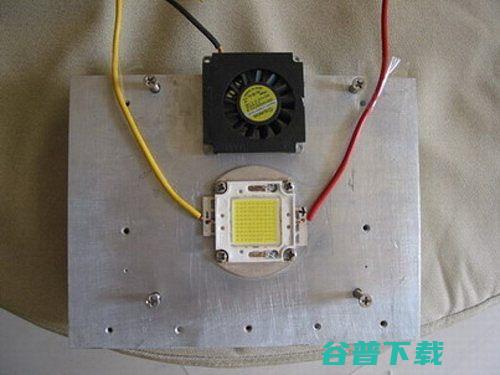

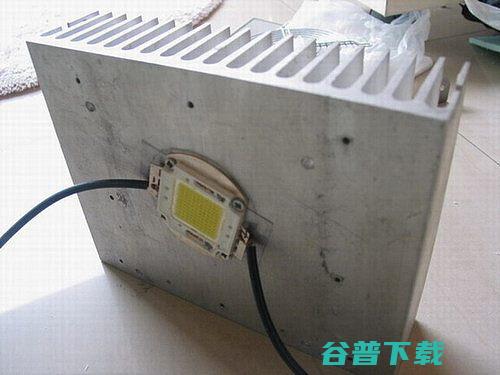

这块就是散热片,够厚够大的,能够看到我的LED是歪着装的,因为这就是那块因断掉螺丝而报废的散热片,为避开断掉的螺丝头所以led歪了,正式装时已经换了一块好的散热片了。

网友DIY投影新姿势又GET到新技能了网友投资骗局

组装效果

这是装机时实际使用的散热片,经研究确实有pppcat(另外的某网友)所说的接触面不平的问题,led本身和散热片都有点,所以这块安装前是打磨过的,下面加的风扇是备用的,看实际的温度再决定是否运作。

安装第一步:固定液晶板和前菲镜

网友DIY投影新姿势又GET到新技能了网友投资骗局

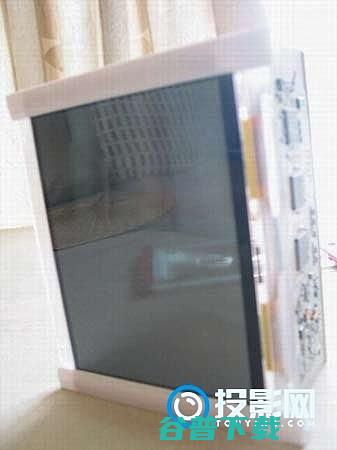

将LCD液晶屏固定

拆背光后的lcd,原来的框架也抛弃了,屏架用的是文件夹的塑料条,再加上上下两片塑料片(用文具店卖的写字厚垫板锯的)组成,加上502,很结实。

网友DIY投影新姿势又GET到新技能了网友投资骗局

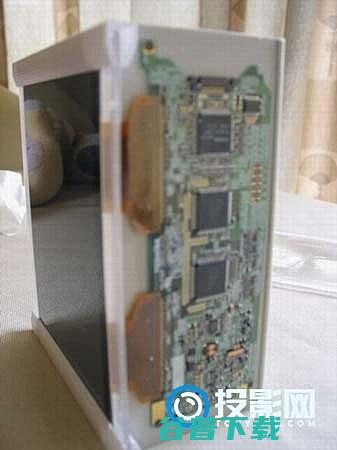

LCD液晶面板的控制电路板

说过了,lcd的控制板面积较大,在屏架后加了一片垂直的塑料片做控制板的固定。

网友DIY投影新姿势又GET到新技能了网友投资骗局

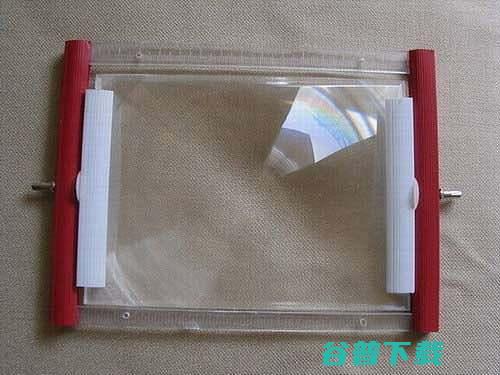

前菲镜

前菲镜,镜架也是用文件夹的塑料条加垫板的塑料片制作的,这里用了两重塑料条,为的是实现梯形调节。菲镜上下的塑料片共打了4个孔,是后面安装时要用到的。

网友DIY投影新姿势又GET到新技能了网友投资骗局

梯形调节机构特写

网友DIY投影新姿势又GET到新技能了网友投资骗局

梯形调节机构特写

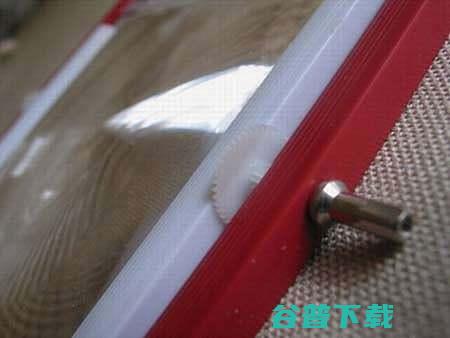

梯形调节机构特写,用自行车钢丝穿过两条塑料条,加上一个齿轮就可轻松实现。

如何将米缸改造成机箱

网友DIY投影新姿势又GET到新技能了网友投资骗局

米缸特写

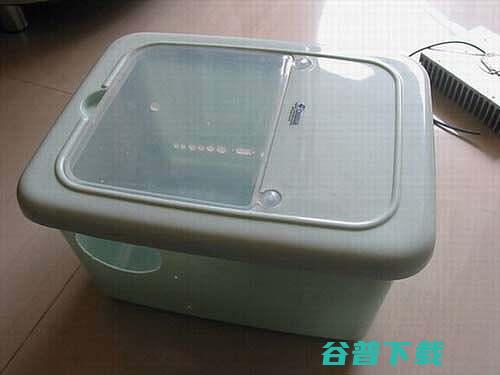

“后妃”的玉照忘拍了,实在是抱歉。不过是三个框架中最简单的,没有活动部分,仍是塑料条加塑料片。机箱用的是这个,各位可以猜猜是什么。是在百佳超市买来的“米缸”,塑料的,尺寸大小都合适,哈哈

网友DIY投影新姿势又GET到新技能了网友投资骗局

米缸内部已被打磨

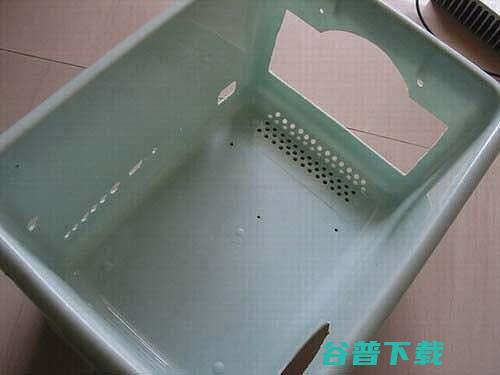

此米缸的特点是长宽都正好合适光路的尺寸,这样电路摆放就成了问题,恰好米缸高度较高,所以我使用了比较特殊的“上下结构”布局,把电路、电器元件都放在下层,光路部件放在上层,中间用一块塑料板隔开。

网友DIY投影新姿势又GET到新技能了网友投资骗局

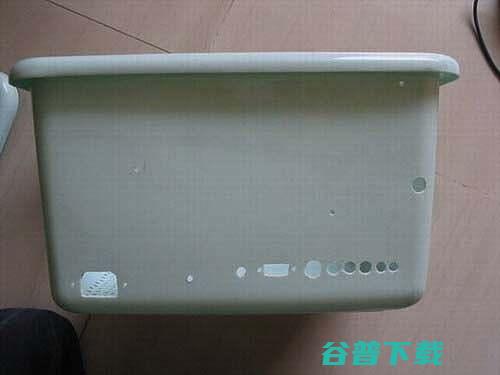

接口位置图

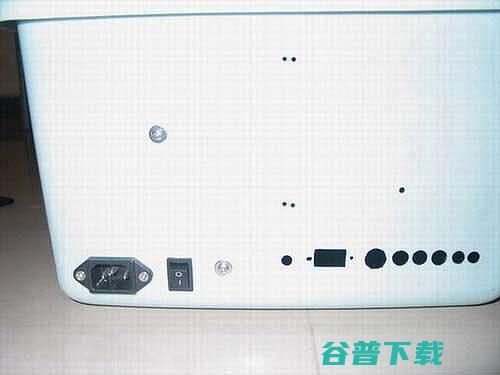

“千疮百孔”的米缸各角度,驱动板的接口放在右下方,电源孔开在左下。

网友DIY投影新姿势又GET到新技能了网友投资骗局

米缸上的镜头孔

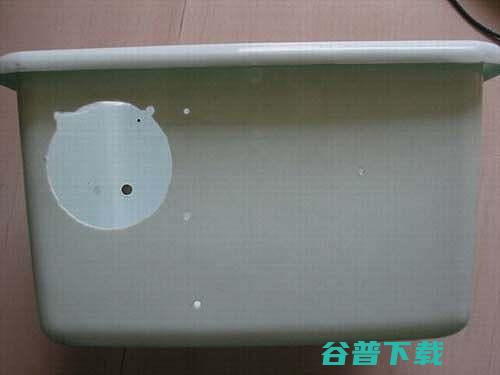

采用反射式,开在侧面的镜头孔,“不圆”,因为挖孔时搞错了,将就将就^_^

网友DIY投影新姿势又GET到新技能了网友投资骗局

米缸上的大孔

米缸后面的大孔是用于安装led散热片和风扇的。

网友DIY投影新姿势又GET到新技能了网友投资骗局

各种塑料隔板

机箱内需要使用到的各种塑料隔板,是在百佳超市买来的塑料砧板锯成的,足够坚固(经过刀锋的考验哦),从左到右分别是镜头固定板、机箱上下层隔板、灯室前后隔板。

米缸和隔板都要漆黑

网友DIY投影新姿势又GET到新技能了网友投资骗局

将米缸内部漆黑

塑料米缸里外是浅绿色,为了减少内部反光和机箱透光,内部涂黑很有必要,外面就不上黑了,绿色好看点,呵呵~

网友DIY投影新姿势又GET到新技能了网友投资骗局

塑料隔板也漆黑

同样,机箱里面的板材也逃不过黑色的命运……上面有部分密密麻麻的小孔是用于散热的。

网友DIY投影新姿势又GET到新技能了网友投资骗局

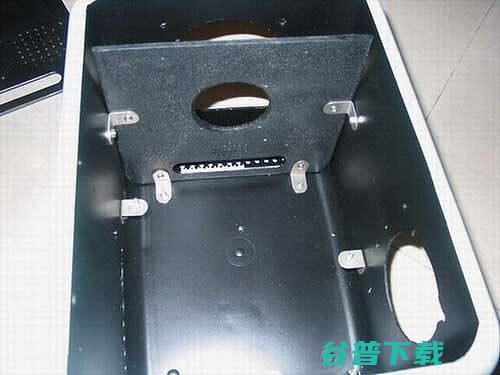

先将前后隔板装上

正式安装,先把灯室前后隔板装上,这是整个机箱的顶梁柱!

网友DIY投影新姿势又GET到新技能了网友投资骗局

这些是上下层机箱分割板的支架

网友DIY投影新姿势又GET到新技能了网友投资骗局

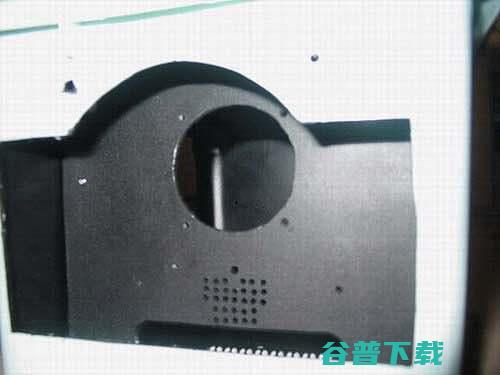

白色的点点是做什么的呢?

屁股后面的角度也瞧瞧~隔板下面椭圆孔上白色的点点是用来固定内部接线的,后面自有分晓。

安装第二步:电源和驱动电路板

网友DIY投影新姿势又GET到新技能了网友投资骗局

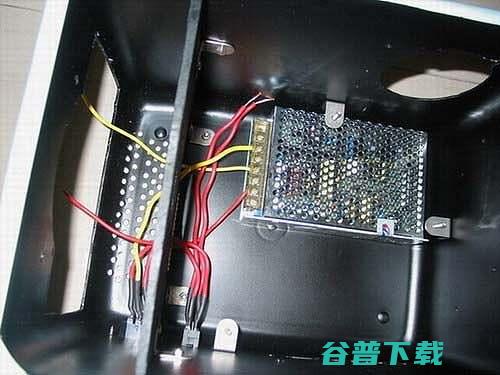

led的心脏,100w恒流电源,装好在一角

网友DIY投影新姿势又GET到新技能了网友投资骗局

电源插口和开关也安居乐业了

网友DIY投影新姿势又GET到新技能了网友投资骗局

电源插口和开关正好分割在隔板的左右两边,电线得绕个圈来接

网友DIY投影新姿势又GET到新技能了网友投资骗局

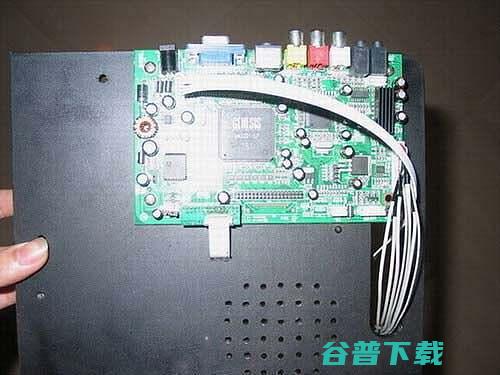

按照设计,驱动电路板固定在上下层隔板上

网友DIY投影新姿势又GET到新技能了网友投资骗局

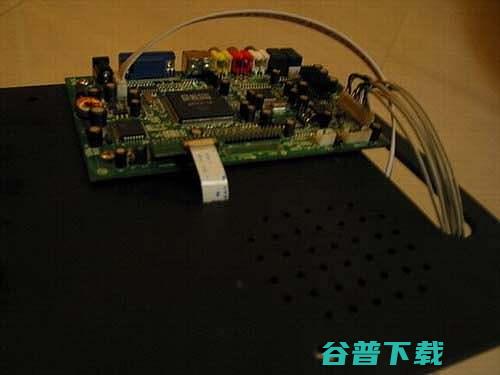

安装驱动电路板

因为驱动电路板到时会翻过来装在机箱下部,所以全部信号线要从隔板上的洞洞里穿到机箱上层。

安装最重要的部分

网友DIY投影新姿势又GET到新技能了网友投资骗局

装机关键一步

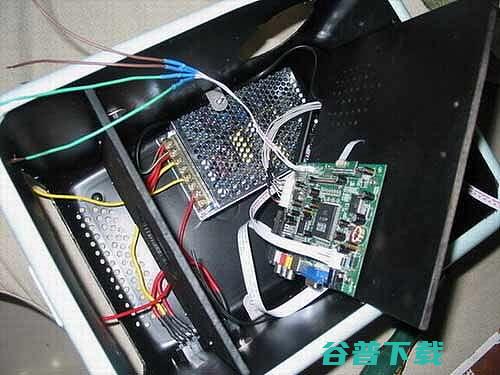

上下隔板要装上去了,很混乱的场面,这是装机的关键一步,上面接出来的两褐两绿电线是风扇电源。

网友DIY投影新姿势又GET到新技能了网友投资骗局

继续安装

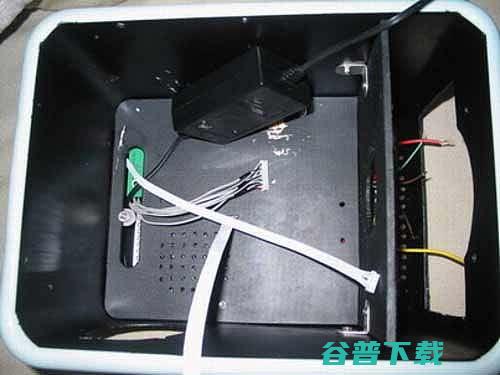

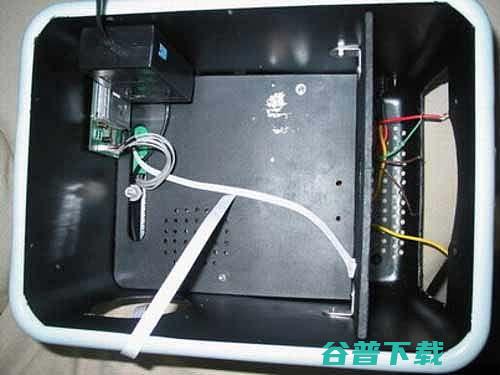

隔板安装完毕,黑黑的一大块是lcd的变压器,因为下层空间不够,只能放在上面,不过因为要连到下层的电源开关,所以装隔板时必须一起安装。

网友DIY投影新姿势又GET到新技能了网友投资骗局
固定变压器

把变压器固定在机箱壁上,此块lcd驱动板的高频头部分是分离的,单独一块小小的电路板,也装到上层来了,就在变压器旁边。

网友DIY投影新姿势又GET到新技能了网友投资骗局

固定镜头

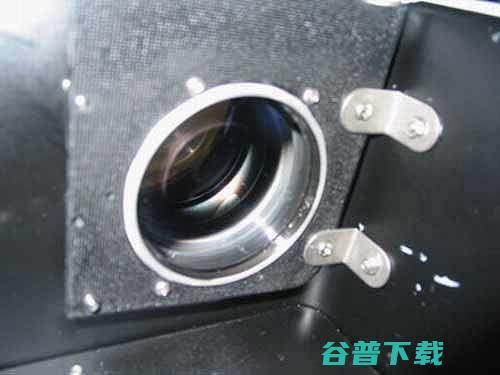

镜头,用小螺丝固定在小塑料板上,再把小塑料板固定在机箱内壁。

装完毕,大功告成

网友DIY投影新姿势又GET到新技能了网友投资骗局

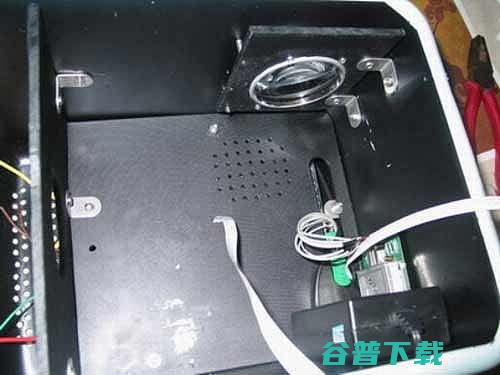

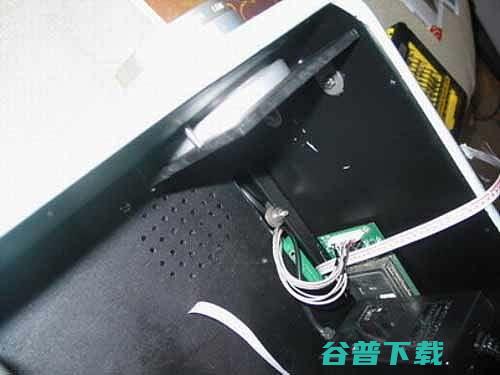

这样一来,镜头被夹在塑料片和箱壁之间,加上箱壁的圆孔支撑,就非常稳固了。

网友DIY投影新姿势又GET到新技能了网友投资骗局

全图

网友DIY投影新姿势又GET到新技能了网友投资骗局

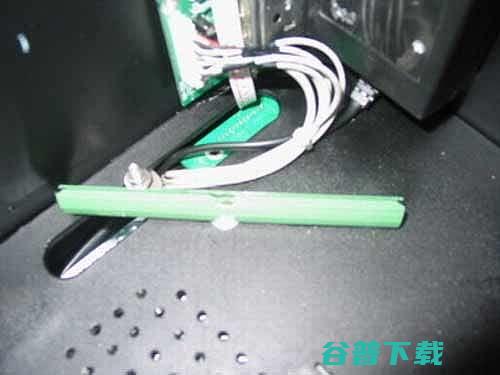

固定塑料条

前面用单颗螺丝把一条文件夹塑料条固定在底板上,可以转动,用来装反光镜。

网友DIY投影新姿势又GET到新技能了网友投资骗局

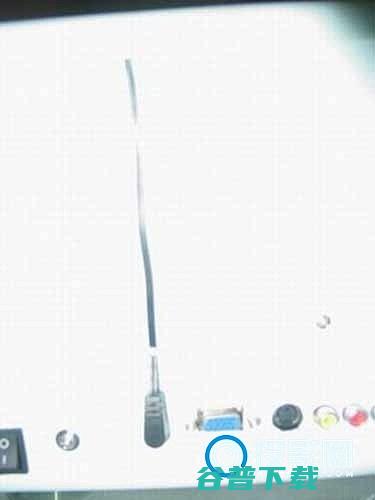

插孔特写

惭愧,lcd驱动板的电源变压器在机箱里面,可是电源插口露在机箱外面,不懂焊接,之间把电源线绕到外面插电源,哈哈。

网友DIY投影新姿势又GET到新技能了网友投资骗局

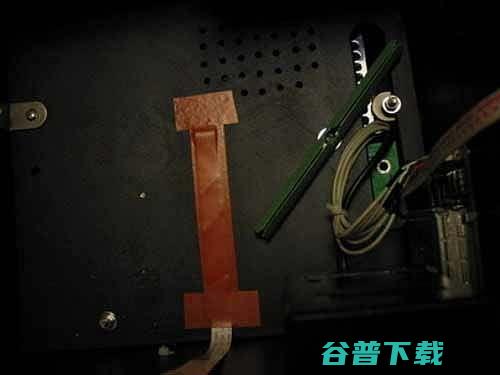

从下层穿上来的lcd屏线用胶布固定好了

网友DIY投影新姿势又GET到新技能了网友投资骗局

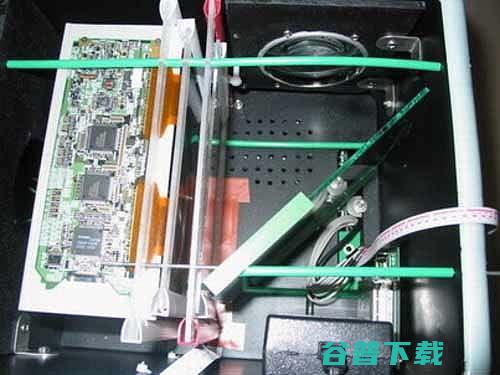

光路部件的安装

网友DIY投影新姿势又GET到新技能了网友投资骗局

穿孔过程

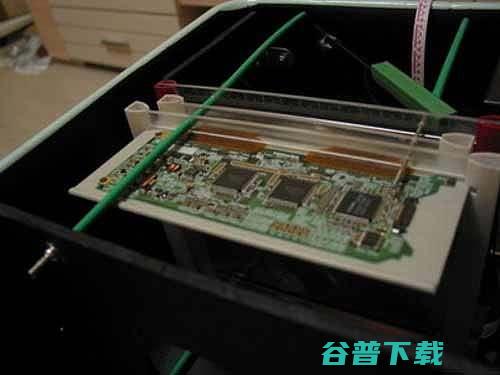

光路部件的安装,采用悬挂的设计,前后菲镜、屏架全部用四根自行车钢丝穿过,钢丝两头再拉紧在机箱前后壁上,这样在测试时各个部件的距离都可以自由调节,测量好距离后,在钢丝上套上适合长度的塑料管,就可以固定好各个部件了。

用于固定的塑料管,我原打算用吸管,可是发现不够长,硬度也不够,后来发现用来捆气球的塑料圆管最合适,有多钟颜色选择,哈哈。

DIY投影机画面效果欣赏

此处内容被隐藏, 回复 本帖后可见

点评: 用米缸做确实是一个比较新颖的点子,自己动手制作的投影,能够做到这样的显示程度确实是非常不错了。对于喜欢手动制作的我,确实值得学习,有空捣鼓一下。
